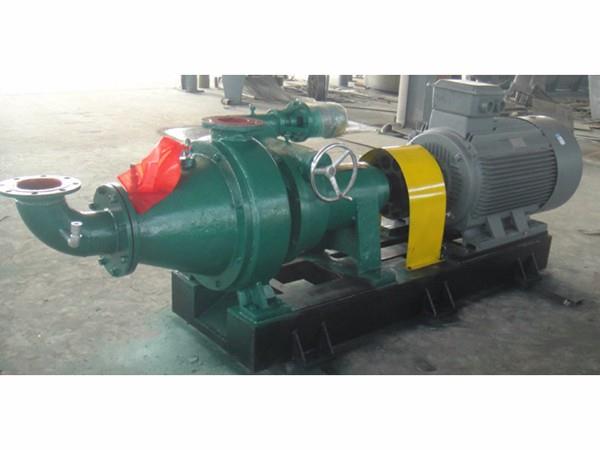

牛皮磨漿機
|
|
|
|
|
|
一、概 述 本機主要用于造紙行業（漂白）凈化后漿料的連續打漿或廢紙?jiān)偕鷿{料的疏解后均整打漿，既可與雙盤磨串聯打漿，也可用錐形磨串聯打漿，也可獨自使用。是目前流行的打漿設備。具有設計新穎、結構合理、產量高、打漿質量好等特點。
二、主要技術參數 項目 型號 FZM-450 FZM-560 FZM-600 FZM-800 轉子大端直徑 （mm） φ450 Φ560 φ600 φ800 錐度 40° 漿料濃度 （%） 2~5 生產能力 （T/D） 20~60 30~150 50~250 80~400 電機功率 （kw） 75~132 160~315 355~500 450~900
三、主要結構 本機為臥式單方向進漿，徑向上方出漿。主要由機座、電動機、機殼、轉子、定子、進刀機構、減速機構、退刀機構等組成。該機采用整體機座，剛性好，運轉平穩。
四、進刀加壓機構 該機構采用電動進刀機構與手動進刀機構
兩種方式。
1、將手輪對面的齒式離合器拔出，電動進刀機構脫離，用手轉動手輪，通過蝸輪機構使螺紋套軸向移動，從而實現齒刀間隙調整和進刀加壓。
2、將齒式離合器插入，電動進、退刀機構工作，通過磨擦離合器變速箱，帶動螺紋套作軸向移動，實現進、退刀。
3、通過調整磨擦離合器的彈簧壓力，改變磨擦片的傳遞功率使設備始終處于額定電流下工作，打漿質量穩定。
五、試車與操作
（一）試車前的準備
1、檢查管道的配置是否符合要求，有關閥門是否處于正確的開關狀態。
2、用清水仔細沖洗管道及設備，仔細檢查系統內有無硬雜物，并仔細清理。
3、檢查緊固件是否齊全、牢固。
4、檢查無誤后充滿潤滑油，并用手轉動聯軸器，應運轉靈活，無阻卡現象。
5、電動檢查電器控制系統是否正常，并檢查電動機轉向。
（二）試車 一切準備就序后，在主機內注入清水或漿料，稍稍打開出漿閥門，啟動主電機，同時開啟漿泵，待運轉正常后，根據工藝要求，調整進、退刀間隙，使打漿電流符合要求，以便符合打漿工藝要求。
（三）停機 停機前，先開啟電機退刀，然后停止供漿，打開清水管路將刀片沖洗干凈，然后停止主電機，關閉清水閥門。
六、設備的維護
1、錐形磨漿機要保持清潔，密封部位無泄漏。
2、緊固件要求齊全、可靠。
3、傳動零件運轉靈活、正常。
4、各潤滑點定期檢查，加入潤滑脂。
5、如停機時間過長，需將磨區清洗干凈。
6、更換齒盤，其順序如下：
（1）切斷電源。
（2）停機后松開進漿彎頭與機蓋兩端的螺栓，將機蓋進漿彎頭卸下，然后將轉、定子齒盤卸下。
（3）安裝新齒盤時，將齒盤擦拭干凈，再把同一組齒盤裝上。
（4）裝上機蓋，進漿彎頭，緊固螺栓。
七、錐形磨漿機吊裝、運輸、安裝
1、吊裝應嚴格遵守有關規則。
2、拆箱時應將箱蓋板與四面?zhèn)劝宀鹑?，待運到安裝位置后，再將箱底拆去。
3、拆箱后先檢查設備表面并按裝箱單檢查附件是否齊全。 將設備放在基礎上，并用緊固螺栓緊固好。
安裝精度如下：
（1）縱向水平精度不大于0.2mm/1000mm。
（2）橫向水平精度不大于0.2mm/1000mm。
八、錐形磨漿機潤滑 1、主軸潤滑有兩種方式，用戶根據情況選用。
（1）用ZG—3鈣基潤滑脂潤滑，每半年清洗一次。
（2）用機械油潤滑，每月檢查一次，每半年清洗一次。
2、蝸輪箱變速箱用機械油潤滑。
3、移動座用ZG—3鈣基潤滑脂潤滑。
九、售后服務
1、本公司秉承“品質優異，客戶滿意”的服務理念，為用戶提供優良的產品和完善的服務。
2、 本公司重合同、守信譽。質量為本，免費為用戶調試設備，并現場培訓職工。
3、凡購買本公司產品，公司可派技術人員指導安裝調試并免費為用戶提供設備平面布置，設計工藝流程。
4、保證常年優惠供應各種配件。
|
