一、概   述

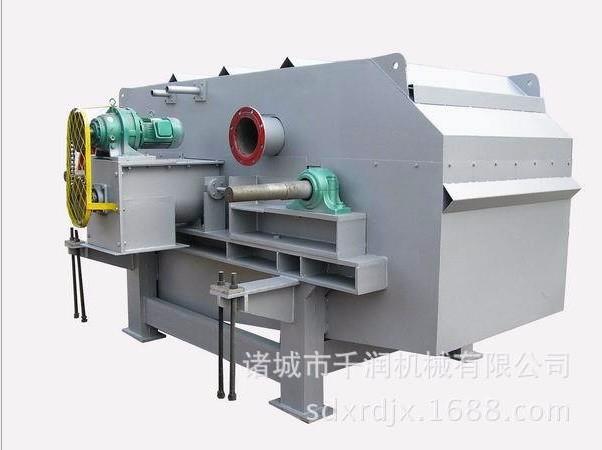

ZGXⅡ高速洗漿機是我公司在吸收國外先進技術的基礎上，研究創新開發成功的一種新型的紙漿濃縮與洗滌設備。它具有對廢紙漿，特別是國內外各種廢紙脫墨漿的洗滌效率高，處理能力大，耗電量低等顯著優點，該設備占地面積小，操作簡單，安裝方便。對漿料的洗凈程度高，各種紙漿只須通過一臺該類設備即能達到漿料洗滌度的要求，而無須再增設后序的洗漿設備。是目前廢紙脫墨制漿廠家，化學草漿、木漿制漿廠家對漿料洗滌和濃縮的理想設備。

二、用   途

該設備對漿料中的油墨粒子、填料等細小雜質有極高的脫除效率，可廣泛應用于國內外各種廢舊新聞紙?jiān)偕鷿{、廢舊帳薄紙?jiān)偕鷿{、廢舊書刊紙?jiān)偕鷿{和各種辦公廢紙?jiān)偕鷿{、化學漿漂前漂后等漿料的洗滌與濃縮。

三、主要規格及參數

注：產品不限以上規格，當濾網寬度每增加100mm為一規格。

四、工作原理

高速洗漿機通過流漿箱把輥高速運轉，漿料在胸輥處受到濾網與胸輥的擠壓和高速旋轉產生的離心力的共同作用，使?jié){料得以脫水和濃縮，漿料隨濾網到達伏輥時，進行洗滌水噴淋，并再次受到濾網與伏輥的擠壓和離心力作用進行置換洗滌，然后由刮刀將漿料從伏輥上刮入出料螺旋。漿料在胸輥處擠壓出的高濃廢水與在伏輥處擠壓置換出的低濃廢水分別排出設備外，以利于后序的廢水處理。在以上過程中，由于濾網與輥?zhàn)又g的漿層很薄，因而漿中的油墨粒子、填料及其它細小雜質在脫出過程中受到來自漿層的阻礙作用很小，因而很容易隨水一起脫出。

五、主要結構

該設備由胸輥、伏輥、濾網、進漿系統、出漿系統、排水系統、洗滌系統、洗網裝置、傳動系統和機架、機罩等組成。其中胸輥為橡膠溝紋輥，能有效防止網輥因高速運轉引起的漿料飛濺。伏輥為橡膠平輥，補充溝紋輥產生的對漿料的擠壓不均，在伏輥上通過刮刀，將洗后漿料剝離到出料螺旋，螺旋聚酯網，兩邊帶有導向條，防止網子跑偏，機罩的作用是收集脫出的水分，并將高濃廢水和低濃廢水進行分離，而且防止水分飛濺而影響工作環境。

六、主要特點

1、雜質脫出效率高

聚酯網與輥?zhàn)又g的料層很薄，漿中雜質脫出的行程短，脫出過程受到的來自漿層的阻礙作用小，再加上高速運轉產生的離心力的作用，使填料、油墨粒子等細小雜質極易脫出，洗后漿料灰分去除率達99％以上。

2、脫水效率高

極薄的漿層和較高的離心力不僅有利于細小雜質的脫出,也有利于水分的脫出,該設備具備較低的進漿濃度和較高的出漿濃度,使被洗漿料脫水率達到90％以上。

3、洗后漿料的洗凈度高

低濃紙漿以極薄的漿層在胸輥處受到較高的離心力和網子的擠壓力的作用而高效濃縮脫水;在伏輥入口處又遇到新鮮的洗滌水，并依靠伏輥產生的很高的離心擠壓作用而使?jié){料又得到一次高效置換洗滌脫水，洗出的漿料可以達到很高洗凈度，可完全滿足各種紙漿對漿料洗凈度的要求。所以無須在其后面再設置任何紙漿洗滌設備而漿料送入聚酯網和胸輥之間的夾縫，胸輥帶動濾網和伏大大簡化制漿流程和設備投資費用及制漿電力消耗。

4、洗后漿料質量均勻

較低的進漿濃度和進漿系統的均勻布漿作用使?jié){料在任意方向上都得到均勻一致的分布，再加上脫水過程中恒定的擠壓力和離心力作用，使?jié){料始終具有均勻一致的脫水動力，因而出漿質量均勻穩定。

5、占地面積小，生產能力大

該設備的脫水動力來自于網輥的擠壓力和高速運轉產生的離心力，不需要真空抽吸等附加壓力作用，與水平帶式洗漿機相比，省去了真空泵，減少了動力消耗，與真空洗漿機相比，降低了安裝費用，而其洗滌脫水效果較包括二者在內的任何設備都要好得多。

6、操作簡單，節省人力

該設備特殊結構可減少濾網高速運行過程中打折現象，大大提高濾網使用壽命。

7、操作簡單，節省人力

該設各自動化程度很高，正常運轉時，無需人力操作，帶有導向條的聚酯網省卻了網子跑偏之虞，精心設計的懸臂式換網結構，使得換網操作更簡便快捷，省時省力，提高了設備的使用效率。

8、環境潔凈，運行安全

全封閉式結構設計，使得洗滌濃縮后的漿料全部在設備內部集中后統一排出，而擠出的高濃廢水和低濃廢水在設備內部分開后分別排出，利于后序廢水處理。對外部環境無任何影響，保持了工作環境的潔凈，更使得高速運轉的部件與操作人員徹底隔絕，消除了安全隱患。

七、操作維護

1、開機

1.1檢查網子上有無破壞性雜質，排除能對網子構成損害的任何隱患；

1.2打開沖洗水閥門；

1.3啟動主電機；

1.4啟動出料螺旋；

1.5打開洗滌水進水閥對設備供洗滌水；

1.6打開進漿閥，啟動給料泵。

2、停機

2.1關閉給料泵，關閉進漿閥；

2.2繼續運轉至無料送出時，關閉出料螺旋；

2.3關閉洗滌水閥；

2.4繼續運轉至網子沖洗千凈后，關閉主電機；

3、換網

3.1調整張緊裝置，松開聚酯網；

3.2旋緊位于傳動側的懸掛螺栓至操作側的墊塊能夠取下；

3.3取下墊塊，取下舊網；

3.4套上新網，放好墊塊；

3.5松開懸掛螺栓；

3.6調整張緊裝置，張緊聚酯網至要求程度。

4、維護

4.1定期檢查各運轉部位，并按時加注潤滑油；

4.2定期檢查網子的張緊情況并及時調整；

4.3定期檢查網子的使用情況并及時更換；

4.4較長時間不用時，應打開機罩，將聚酯網、胸輥、伏輥及出料螺旋等與漿接觸部件徹底種洗干凈；

4.5正常運轉時保持沖洗水壓力0.3-0.4MPa。

八、進漿管安裝要點

進漿管與、冼漿機進漿管口聯接必須為軟聯接，以便于胸輥的調節。

九、售后服務

免費指導安裝，負責調試至正常運轉，常年優惠供應備品、備件。

注：本公司擁有產品設計改進權，恕不另行通知。
