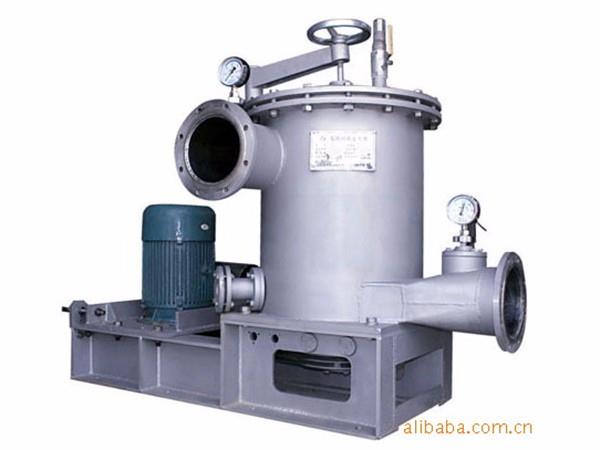

低脈沖網前篩（雙鼓篩）說明書

ZSL5系列低脈沖網前篩是引進國外先進技術制造的，現代紙機上漿系統的較好設備。它以特殊的設計和高精度的制造加工，實現篩的運行無脈沖，分散纖維填料和造紙助劑，并使之流體化；篩選出漿料中剩余雜質和來自損紙系統的雜質，起到最后把關的作用。能滿足紙機流漿箱的所有運行要求。

 二、主要技術參數

三、結構特點

 ZSL5系列低脈沖網前篩由可調節脈沖的雙旋翼轉子、內外流篩鼓，特殊設計的篩體與良漿管結構及傳動裝置組成。

漿料從網前篩上部切線壓力送入。漿料從篩的上部流入到兩個篩鼓之間，在雙旋翼轉子旋轉時產生的離心力和向心力的同時作用下，良漿通過內、外篩鼓并匯集于篩體下端的良漿管流出；脈沖旋翼在旋轉時保持篩鼓的清潔。漿渣受轉子旋轉產生的軸向推動力，在向下流送的同時被濃縮并逐步移到排渣口集中排出。

·特殊設計的，易于安裝，可調脈沖的雙旋翼轉子結構與低轉速設計，使低脈沖網前篩篩選平穩，脈沖低，又能節約動力，減少能耗。

·特殊設計的，能在篩縫附近產生理想湍流的波紋篩板，以及總能保持轉子旋翼與篩鼓之間恒定距離。加強轉子對篩鼓凈化作用的結構，避免了掛漿、絮聚等問題的發生。

·特殊設計的，位于篩鼓和旋翼轉子下方良漿管結構，使篩選后的良漿流從篩的

各個側面流向良漿口，使良漿流送平穩、無脈沖。

·高精度的處理和特殊的制造工藝，能有效地阻止漿團的形成和濃度的變化。

 四、設備安裝

在粘液和樹脂很嚴重的工廠，應在停機期間打開篩子，拆下篩鼓，使用高壓水徹底清洗篩子的內部。如果可以通過漿泵、管道的頭箱進行熱黑液的循環，就沒有必要打開篩子。運行篩子的電機，關閉粗渣閥門進行熱黑液的循環。如果要這樣做，隔離閥門可以允許熱黑液送到篩子。注水時·，可以使用任何出口管道。在不需要進行定期徹底清洗的工廠，建議在停機期間向篩子注水以防止填料、膠質或其他添加劑的硬化。

3、清洗篩鼓的拆卸

停下電機，打開安全聯軸器或拆下熔斷器，在開關上掛上警告牌。拆掉連接排氣管上軟管。打開所用的排水口。

(1)打開蓋子上的螺母，拆掉蓋子。

(2)拆掉旋翼總成(用木塊輕輕地敲擊使之松開)。

(3)拆去內部篩鼓和外部篩鼓上的旋翼片固定螺絲，在篩鼓上旋入兩個羊眼螺栓，將篩鼓拉出。

此時就可以檢查清洗篩鼓了。要確保旋翼片與篩鼓之間的間隙與裝配圖所示一致。必須在篩鼓圓周和筒體的長度方向幾個點上檢查這個間隙。安裝之后要檢查，短時間試運行之后要再檢查。同一對旋翼片間隙必須一致。

    七、設備的檢查和機械維護

 如果按照說明書進行篩子的維護，則除了日常的潤滑和偶爾進行的軸承和密封檢查之外，幾乎不需要操作人員照管。

1、密封的檢查維護

參見裝配圖和部件表。每周通過篩子底板上的油脂口加入15克的防水油脂。拆卸密封總成步驟如下：

(1)松開旋翼軸頂部安全蓋。

(2)拆掉螺絲母。

(3)從傳動軸上松開傳動法蘭，將傳動法蘭和旋翼總成從篩子中吊出。

(4)打開連接密封函和軸承座的螺絲。

(5)小心地將密封函吊出。

此時就可以更換或檢查密封函處的密封及軸保護套。如果需要更換密封參見裝配圖。按照倒序進行重新裝配，在配合的金屬表面處涂上稀軟的Permanex油膏，在密封上涂上油脂，上緊軸端上的螺母。

2、旋翼

旋翼經過成對的靜平衡，所以應該成對更換；內外旋翼片是不可互換的。如果要減少旋翼片與篩板之間的間隙以增加脈沖效應，可以拆掉一對旋翼片，更換中間板并在松開其他旋翼片之前重新安裝這對翼板。確保旋翼旋轉方向的正確，即厚邊向前。

3、軸承的檢查和維護

篩的下部有軸承潤滑脂嘴，軸承要用一臺潤滑脂泵來潤滑。在裝配階段，這些軸承已用潤滑脂進行了潤滑。

每月一次加入15克的潤滑脂。根據說明書中的“密封檢查和維護”，要每年一次將填料函拆下進行檢查。電機運轉時用一個聽診器或對其他某種對等的儀器來聽軸承的聲響。如果必須拆卸或更換軸承，要按上述說明進行工作。

5、填料函所用的滑脂

填料函所用的潤滑脂與軸承的相同。

       八、售后服務

 1、本公司秉承“品質優異、客戶滿意”的服務理念，優良的產品和完善的服務。為您提供

2、本公司重合同、守信譽。質量為本，對所售產品一年內實行三包，如確屬質量問題，無償退換。

3、凡購買本公司產品，公司可派技術人員指導安裝調試：并可承接工藝流程的設計及設備安裝。

4、保證常年優惠供應配件。
