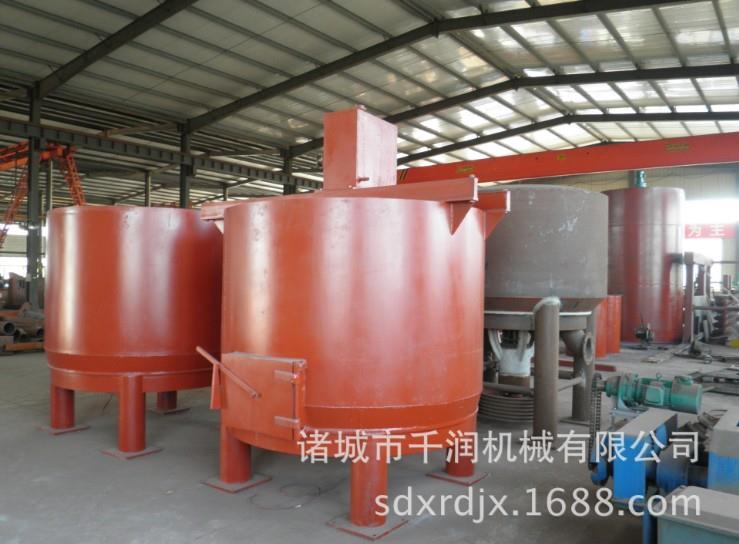

我公司借鑒國外先進技術開發生產了ZSFL系列紙塑分離機，主要用于覆膜廢紙的紙塑分離和廢紙制漿過程中篩渣中的纖維、塑料的分離和回收?；厥盏睦w維可用于抄紙，塑料可以造粒再生，具有結構簡單、紙塑分離徹底的特點。

本設備填補了制漿造紙技術的一項空白，徹底解決了覆膜廢紙作為造紙?jiān)系膽?yīng)用難題，拓寬了再生紙生產的原料領域。同時徹底解決了，多年來一直困擾著利用廢紙制漿中，造紙企業篩渣中紙漿、塑料的分離和回收利用的難題。真正做到了再生資源的合理充分利用，減輕了固體廢棄物的處理負擔，同時又保護了環境。

第二章  工作原理

本機工作濃度為10-15%，碎漿效率高，分離效果好。

在工作中，由于傳動軸帶動磋磨型轉子旋轉，漿料沿轉子面由上而下運動，然后從轉子下部拋向槽壁，沿槽壁向上再次經受刀盤的運動，過程中所產生的高強渦流和揉搓循環作用，使各中紙塑原料在機內上下翻動周向旋轉，全方位高強度不間斷的受到?jīng)_擊，并以刀盤飛刀剪切和篩板之間的連續摩擦，把紙漿充分疏解成為纖維。并潤張避免切斷和損傷纖維，從篩板底下的出漿口流出。塑料片、背膠片、塑膜等雜質破碎較?。ú粫?huì)形成碎屑），從槽體旁邊出渣口排出，使膜塑于纖維完全分離。

第三章  技術參數

第四章  特殊性能

1、工作中產生高強度渦流和碎漿作用，促使各種紙料纖維充分潤張、疏解、分散成單根纖維，避免過分切斷、損傷影響纖維長度和強度。有效避免塑料片，背膠片等輕雜質的破碎，以利篩選除去。

2、在高濃條件下（10-15%）纖維間的強勁相互摩擦、擠壓、揉搓等作用強勁，使各種膜片與纖維分離，同時紙漿懸浮液粘度低，流動性強，纖維吸水潤張變得柔軟可塑，有利于提高紙張質量。

第五章  結構特性

1、本機主要有立式筒體、轉子與低刀盤、密封潤滑系統、槽體、篩板、傳動總成、立腿支架等組成。總體結構合理，設計新穎。

2、本機的碎漿機構是焊有數面耐磨飛刀的磋磨刀盤，是本設備的關鍵技術。具有循環揉搓作用。在保證高效碎漿效果的前提下，能大限度避免塑料薄膜等非纖維性雜質的碎解和細化，保證紙塑分離完全、徹底。

3、筒體用A3鋼板焊制，下封頭處焊加強版，與立腿焊固，槽體與下封頭焊接，承載能力大，運轉平穩防止震動。

4、傳動軸經時效調質處理，M131磨床精磨而成：軸承體鑄坯人工時效處理，消除內應力，增強了韌性和強度。軸承體內空用大型T68鏜床一次加工而成，同心度好，精度高，采用向心力和推力軸承載荷能力大。

5、傳動總成包括軸承體、主軸、三角帶、電機、道軌等主件：電機安裝在道軌滑道上后找平效正，配有調節螺栓，便于調節三角帶的松緊程度。

6、密封潤滑系統：低刀盤下部軸套（采用調質銅料精加工而成套裝在傳動軸上），絕不磨損主軸，外徑與填料體內孔精密配合，中間填裝密封填料，用填料壓蓋壓合，密封性能好。

7、底刀盤下槽體上安裝篩板，放料過程中可有效阻擋塑料、薄膜、尼龍繩等大體雜質，槽體設有排渣口，可定期排出膜塑等雜質。

第六章  設備安裝

一 、設備的安裝GBJ-64?紙漿造紙專業設備安裝工程施工及驗收規范?進行。

二、設備基礎按基礎圖尺寸安裝，用40G以上的水泥，40mm大的石子加砂子砂子不允許帶土，以一、二、四的比例加水?dāng)嚢璩蓾夂駶{灌設備基礎。按圖紙要求預留地腳螺栓孔位置（此孔可用高粱秸稈等雜物捆成所需尺寸圓栓，外用紙或塑料布包好豎在預留孔位置，待混凝土凝固24小時取出），七天后即可安裝設備。

三、安裝工藝

1、先將設備吊裝在基礎面上，裝上地腳螺栓，把螺母平彈墊擰在螺栓上，擰好后螺母上部應留有18mm的螺紋，以使二次找平時不受螺紋限制。

2、用水平儀在打三角帶輪上打十字平，允許偏差不大于三刻度，盡量用框式水平儀。

3、把地軌與電機支架、電機及三角帶輪裝好，吊裝在地軌基礎面上，并裝上地腳螺栓找平找正，用線與大三角帶輪兩邊上平面找平，其誤差不允許大于3mm并注意按基礎圖規定主機帶輪中心與電機帶輪中心距偏差不得大于5mm.

4、按二、二、四比例加水?dāng)嚢杌炷翝补嗟啬_螺栓，注意一定用圓鋼將混凝土扎緊搗實，以防緊固螺栓時螺栓松動導致設備固定不牢。

5澆灌螺栓七天后，緊固螺栓重新找平，其方法與一次相同。邊緊固螺栓邊調整墊鐵直至緊固好螺栓使設備達到規定的平正要求。

四、 試運行

1、無負荷運轉應在筒體內裝水檢查水流方向，也就是轉子旋轉方向，設備設計方向應是刀刃向前順時針運轉。

2、本機出廠前，葉輪、轉子、傳動帶輪等均靜平衡矯正，并空運轉試驗。

3在設備頂部需留出1、5m以上空間，以備拆卸轉子。

4、為安全起見，建議用戶將槽體入口高于操作臺80cm,如低于80cm，應在槽體入口周圍加防護欄。

5、設備工作時，因水力剪切作用，是設備產生晃動，需在低于水利碎漿機上口800mm處，用鋼筋混凝土加固。

第七章  使用

1、在本機內進行紙塑分解時，需要加水后啟動運轉，再投入原料，一般要求原料裝至筒體的三分之一即可。
