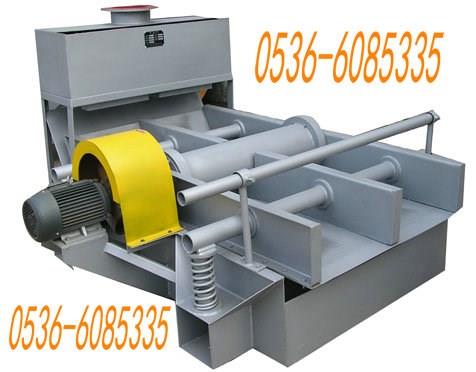

自洗式振框平篩是制漿造紙廠用于篩選漿料的設備。本機結構簡單，排渣能力強，噪音小；平底篩板易于制造，操作維修方便。本機是制漿造紙工廠提高紙漿質量、篩除混雜在漿料中的各類雜質的篩選設備，能達到各類漿料的篩選要求。
二、適用范圍及工作原理
本設備適用范圍較廣，適用于木漿、草漿、廢紙漿等各類漿料的篩選，用于連續篩除含在紙漿懸浮液中的各種雜質，例如：塑料、橡膠、乙烯基氯化物、熱熔物、粗渣和殘留節子等。
自洗式振框平篩的工作原理是：電動機帶動主軸使其進行高速回轉，此時在主軸兩端的偏重輪產生很大的離心力，使懸吊在彈簧上的篩框作橢圓軌跡的振動。篩板表面鉆有Φ2～Φ12mm的篩孔或寬0.5～0.75mm的篩縫，以適應不同漿料的篩選要求。在篩框底部聯接一個一定高度的氣封室，電機開始運轉后調節漿槽漿位至氣封室底部以上，使篩板位于漿槽的漿料液面以上，此時，當篩體作上下振動時，密封在氣封室內的空氣會產生壓力脈動。當篩板向上運動時漿料通過篩孔浸入漿槽，這樣就使篩板進行連續的自清洗而不使篩板堵塞，既保持了篩板清潔通暢，又提高了篩選質量和生產能力。
三、主要規格及技術參數
|
規格型號 |
ZXSⅡ-1 |
ZXSⅡ-2 |
ZXSⅡ-3 |
ZXSⅡ-4 |
|
生產能力T/D |
8－16 |
20－40 |
40－80 |
60－120 |
|
公稱面積m2 |
0.6 |
1 |
2 |
3 |
|
篩板規格mm |
500×1300 |
580×2100 |
1080×2100 |
1580×2100 |
|
噴水量L/min |
15～30 |
20～40 |
30～60 |
50～100 |
|
振 次 次/分 |
710 |
710 |
710 |
710 |
|
振幅(全幅度) mm |
10~12 |
10~13 |
10~15 |
10~15 |
|
進漿口 mm |
70×240 |
150×300 |
150×300 |
150×300 |
|
電動機型號 |
Y132S-8 |
Y132M-8 |
Y160M-8 |
Y160S-8 |
|
功 率 KW |
2.2 |
3 |
4 |
5.5 |
|
轉 速 r/min |
710 |
710 |
710 |
710 |
|
設備總重(不含電機和漿料) kg |
807 |
1000 |
1200 |
1500 |
|
外形尺寸（長×寬×高）mm |
2169×2030×1160 |
2780×2100×1300 |
2780×2560×1400 |
2780×3100×1400 |
四、主要結構
本機由篩體、激振器、減振器、漿槽、漿箱、噴水裝置和彈性聯軸器等部件組成。
篩體由篩框、篩板和氣封室等主要組件構成。篩板、氣封室等零件與篩框之間的結合采用螺栓聯接，篩框采用鉚接結構。整個篩體由兩根無縫鋼管支承在兩對減振器上。激振器是由二端裝有完全對稱的偏重塊和軸承組成。激振器用螺栓和篩框連成一體，激振器帶動偏重塊旋轉從而產生篩體的振動。激振器大致安裝在篩體的重心位置上。在篩框外側裝有二對減振器，采用可調節的懸吊式吊帶進行減振。減振器在啟動和停機時可較平穩地通過共振區，安裝方便，便于調整，價格低廉。減振器與漿槽外側用螺栓聯接，漿槽是一鋼板焊接的槽體，內設漿位調節裝置，以調節槽體內的漿位高度，在正常運轉時借助漿位調節裝置的調節作用，使漿槽內的漿位沒過氣封室的底部，使在漿槽內的漿面與篩板底面之間形成一個氣封區，當篩體在激振器的作用下做上下振動時，密封在氣封室內的空氣便產生壓力脈動，篩后良漿通過閘板底部流出，由出漿口排出。在篩體和漿槽上部設置了擋漿罩，作用是擋住因氣封室壓力脈動而噴出的漿料。擋漿罩工作時罩住，清洗時則可翻起。電動機和篩體之間采用撓性聯鈾器聯接，撓性聯軸器的中間軸通過三個M12螺栓與兩邊的圓形夾布橡膠盤聯接。同時，篩體激振器和電動機主軸上的聯軸器也各用三個M12螺栓與圓形夾布橡膠盤聯接，這種聯軸器安裝和更換零件均比較方便。
