1、概述：
1.1、主要用途及使用范圍
對水體中含有的一些比重接近于水的細微籍其自重難于下沉或上浮即可采用該氣浮裝置。
    目前在給排水方面，欲處理的水質，除一些含砂較多的原水水體以及含機械雜質較重的污水外，大部分都是質輕的懸浮顆粒。例如：湖泊、水庫及部分江河中的藻類；植物殘?bào)w及細小的膠體雜質；印染行業的染料顆粒；造紙、化纖行業的短纖維；煉油、化工行業的石油及有機溶劑的微滴；電鍍和酸洗廢水中的重金屬離子；電泳漆廢水等等；都是比重十分接近于水的輕質顆粒。對于這些原水，若沿用傳統的沉淀方法，效果必然很差，尤其在冬季低溫條件下，由于混凝和水力條件變劣，處理效果更難保證。可以想象，難以沉淀的絮粒，硬要使其下沉，勢必事半功倍，倒不如因勢利導，人為地向水體中導入氣泡，使其粘附于絮粒上，從而大幅度地降低絮粒的整體密度，并借氣泡上升的速度，強行使其上浮，以此實現快速的固液分離。從這個意義上來說，氣浮技術的出現，是對重力沉降法的一次革命，它開拓了固、液分離技術的新領域。
    該設備先進的設計、優良的性能和國內外近千個用戶的應用證實，它可以廣泛地應用于造紙工業、制革工業、鋼鐵工業、電力工業、紡織工業、食品工業、碳黑工業、纖維制品工業、采油工業、啤酒工業、市政污水回用等行業。
1.2、產品特點：
1.2.1、采用“淺池理論”、“零速度原理”設計。
1.2.2、停留時間短，只有3~5分鐘。
1.2.3、表面負荷高9.6~12m3/m2.h
1.2.4、池深不超過750mm。
1.2.5、出渣含固率可以高達3~5% 。
1.2.6、懸浮物去除率可達99.5% 。
1.2.7、強制布水，進出水都是靜態的。
1.2.8、微細氣泡與絮粒的粘附發生在包括接觸區在內的整個氣浮分離過程。
1.2.9、浮渣瞬時清除，隔離排出，水體擾動小。
1.2.10、運轉過程中池底自動清洗。
1.2.11、溶氣管體積小，溶氣效率高。
1.2.12、溶氣水和藥劑加入點的合理選用，保證實現共聚氣浮。
1.2.13、具有多項調節功能，能追隨處理水質水量的變化而變化。
1.2.14、設備輕巧，拆裝容易，便于運輸和安裝。
1.2.15、占地面積小。
1.2.16、效率高，穩定性高。
1.3、型號的組成及其代表意義
       ZYQF-7600


                          主機池徑：7600mm

                          超效淺層氣浮系統
2、結構特征與工作原理
2.1原 理 ：
    污水處理方法，按其作用的原理和去除的對象可分為物理法、化學法和生物法等。氣浮凈水法作為水處理方法的一種，近年來受到越來越多的重視和發展，它即能單獨使用，也能與其它工藝環節組成一個大的工藝流程。在眾多的氣浮凈水技術的分支中，部分回流壓力溶氣氣浮法應用最廣泛。
2.2、溶氣氣浮原理
    溶氣氣浮就是設法在待處理的水中通入大量密集的微細氣泡，使其與雜質、絮粒互相粘附形成整體比重小于水的浮體，從而依靠浮力上至水面，以完成固、液，液、液分離的凈水方法。

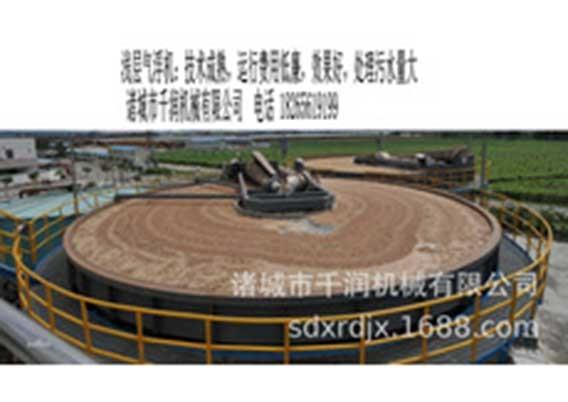

2.3、超效納米淺層氣浮系統主機結構原理
超效納米淺層氣浮系統主機是指氣浮系統的分離部分，它的結構立體圖參看樣本。
主機的中央旋轉部分包括進口、出口和污泥去除機械，這部分和螺旋污泥斗以和進水流速一致的角速度沿池旋轉。原水從池中心的旋轉進水管進入，通過布水管布水，布水管的移動速度和進水流速相同，這樣就產生了“零速度”，這一原理的應用是本設備的關鍵，這樣進水不會對原水產生擾動，使得顆粒的懸浮和沉降在一種靜態下進行。收集浮渣的螺旋污泥斗也是一項專利，它收集的浮渣靠重力作用排放到靜止的中央部分。清水由集水管排出，集水管連在中央部分和它一起旋轉，集水管和布水管中間用旋轉布水機構隔開，這樣原水的氣浮分離時間就是中央旋轉部分的回轉周期。連在移動的旋轉布水機構上的刮板將池底和池壁上的沉淀物刮到泥斗中，定期排放。行走部分和泥斗的轉動由各自的調速電機驅動，中心滑環供電。
2.4、超效納米淺層氣浮系統溶氣系統原理
    溶氣系統是整個氣浮工藝的關鍵部分，溶氣系統產生微細氣泡的質量直接影響氣浮效果。本系統采用的溶氣機理，采用特殊的結構，它也是一項專利設備，溶氣管的體積只有溶氣罐體積的十五分之一（相同處理量相比），但溶氣質量、操作、維護都要遠遠優于溶氣罐。
2.4.1、在溶氣管里,壓縮空氣被加到水中。
2.4.2、通過溶氣水加壓至5.5Kg/cm2。
2.4.3、在溶氣管里水在5.0Kg/cm2壓力下停留10~15秒鐘,這樣空氣便溶解到水中。
2.4.4、壓力水通過截止閥后，溶氣水被消能釋放，水中將釋放出多余的空氣，這樣在通過液體時小氣泡自然地形成，且氣泡小，它的
直徑大約1~10微米。
2.5、設備成套組成部分：
   一個完整的超效納米淺層氣浮系統包括六個分系統。
  1、氣浮主機（分離）系統。
  2、溶氣系統。
  3、加藥系統。
  4、管路、儀表系統。
  5、電控系統。
  6、欄桿及支撐系統。
2.6、ZYQF7600超效納米淺層氣浮系統主要部件及結構原理
    1）ZYQF7600.01主機系統
主機系統是氣浮池的核心，負責將污水中的懸浮物體分離，完成水體的凈化過程。
①ZYQF7600.01.01行走架
    行走架負責承載氣浮池內部的旋轉部件,并傳遞馬達的運動。
    ②ZYQF7600.01.02浮渣收集裝置
    浮渣收集裝置負責清除漂浮在池體內的浮渣。
    ③ZYQF7600.01.03池體
池體裝載處理的污水及主機其它部件。
④ZYQF7600.1.4穩流圈及附件
穩流圈將清水和污水分割開。
    ⑤ZYQF7600.01.05布水管
    布水管將水均勻地布置在池內。
    ⑥ZYQF7600.01.06旋轉布水機構
    旋轉布水機構穩定水流，將污水與清水分割開。
    ⑦ZYQF7600.01.07旋轉進水管
    旋轉進水管負責將原水傳遞到布水管中。
    ⑧ZYQF7600.01.08溢流調節
    溢流調節調節氣浮池內水位。
    ⑨ZYQF7600.01.09靜止圈
    靜止圈轉載浮渣及支撐氣浮池內部件。
    ⑩ZYQF7600.01.10集電環
    集電環通過碳刷傳遞主機用電。
    2）ZYQF7600.02加藥系統
    加藥系統負責供給氣浮池污水所需藥液。
    3）ZYQF7600.03溶氣系統
    溶氣系統提供氣浮池所需微細氣泡。
    4）ZYQF7600.04平臺、欄桿
     平臺欄桿為氣浮池的操作與維修提供工作平臺。
     5）ZYQF7600.05支撐
     支撐負責支撐主機系統、平臺、欄桿。以便提供管線的安裝和操作空間。
    6）ZYQF7600.06管路
     管路系統負責污水、清水的輸送。
    7）ZYQF7600.7電氣系統圖
     電控系統負責對整機動作進行控制。
