一、引    言

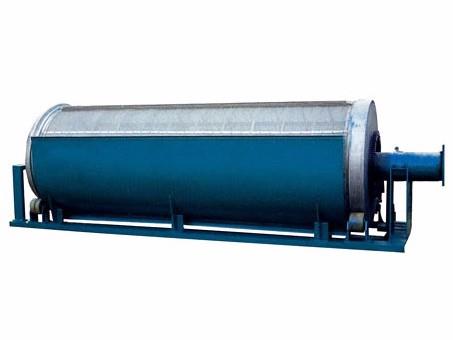

WL系列微濾機又稱纖維回收機，是利用微孔過濾的原理回收廢水中的纖維，采用15-20微米孔隙過濾工藝稱之謂微濾。微孔過濾是一種機械過濾的方法，它適用于把液體中存在的微小懸浮物質(紙漿纖維)大限度地分離出來，實現固、液兩相分離的目的。微濾與其它方法的區別在于過濾介質空隙特別小，借助篩網回轉的離心力，在較低的水力阻力下，具有較高流速性，截留住懸浮固體。

本設備是針對現有微濾機易堵塞、易破損、維修維護工作量大、二次投資多等問題專門研制的，是適用于造紙廢水處理的實用設備。

該設備是吸收新西蘭萬全機技術，針對我國國情開發的一種新型微濾機。它廣泛適用于需進行固液分離的各種場合。如城市生活污水、造紙、紡織、印染、化工污水等的過濾。尤其適用于造紙白水的處理，達到封閉循環重復使用。

二、主要性能參數

注：當廢水濃度越高，網目越高，SS、COD去除率越高。

三、主要結構及工作原理

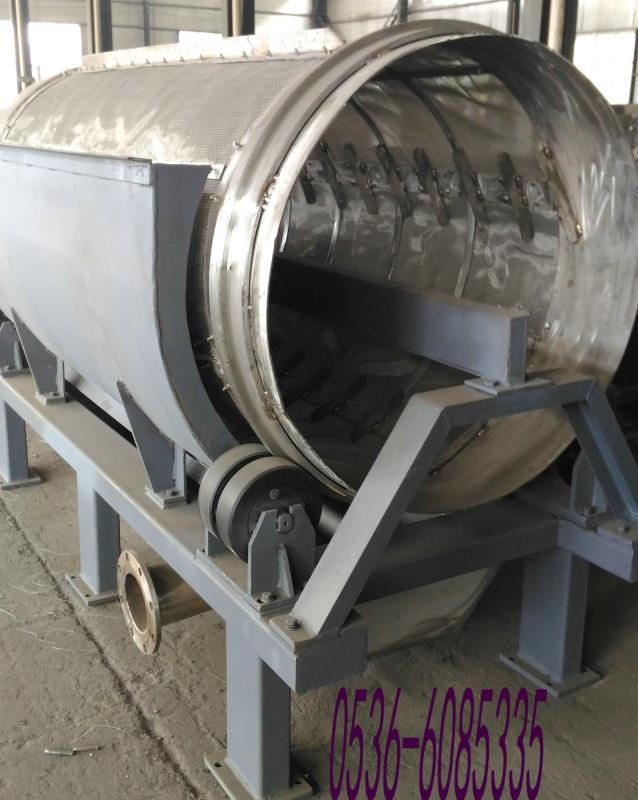

微濾機是一種機械過濾的裝置，有傳動裝置、溢流堰布水器、沖洗水裝置等主要部件組成，濾網為不銹鋼絲網。其工作原理是將處理水從水管口進入溢流堰布水器，經短暫穩流后，由出水口均勻溢出分布在反方向旋轉的濾筒濾網上，水流與濾筒內壁產生相對剪切運動，過水效率高，固形物被截流分離，順著筒內螺旋導向板翻滾，從濾筒另一端排出，廢水從水槽中流走。該機濾筒外配有沖洗水管，沖洗水壓力（3kg/cm2）呈扇形噴射以沖洗疏通濾網，保證濾網始終保持良好的過濾能力。    ·

設備特點：

1、結構簡單，運轉平穩，維修方便，壽命長。

2、過濾能力大，效率高，一般廢水纖維回收率大于80％。

3、占地小、費用低、低速運轉、自動保護、安裝方便、節水節電。

4、全自動連續工作，不需專人看管，回收纖維濃度可達12％以上。

5、通過換不同網目的濾網可代替濃縮機和圓網脫水機使用。

四、設備安裝

1、首先組織安裝人員熟悉設備結構、作用、特點。并注意全部技術資料中各項說明及要求。

2、檢查設備有無缺損。

3、按基礎圖進行施工，基礎面平整，預留孔間距和垂直度偏差不均大于10毫米。

安裝程度：

1、基礎經養生期后進行安裝，基礎面及螺栓孔要沖洗干凈，地腳螺栓用汽油擦洗干凈，螺紋部分涂油，并將螺栓穿入設備的螺栓孔內。

2、將設備吊裝在基礎上，進行一次灌漿。

3、在一次灌漿凝固后進行機器校正。用精度為0.05毫米/米的框式水平儀，以機架為基準測設備水平度，允許不大于0.5毫米/米。

五、設備的運轉操作

A、試運轉：

l、檢查機體所有緊固螺栓是否旋緊，傳動齒輪的嚙合是否合適，滾筒托輪有無異常，電動機的接線是否正確，濾筒傳動是否輕便。

2、啟動電機，觀察濾筒轉向是否靈活，注意有無異常現象，機架是否穩定。

B、操作說明

1、開機前檢查噴水管是否暢通。

2、首先開動電動機，噴水管閥門，然后才可開啟進料閥門。

3、停機時先關閉進料閥門，把網部清洗干凈后，方可關閉噴水管，后關閉電動機。

六、維護與保養

1、必須在設備處于正常狀態下使用。

2、傳動齒輪每班加油一次，托輪軸承每月加油一次。

3、建議一年左右進行檢修一次。

七、易損件

注：本公司擁有產品設計改進權，恕不另行通知。
