| 漂 洗 機；洗鼔 |
|

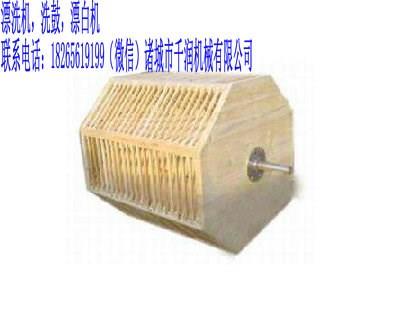

漂洗機是制漿造紙行業設備之一，由螺旋漿式推進器和刮水式洗鼓組成。螺旋漿式推進器是漂漿池中漿料循環的動力源。刮水式洗鼓由電動機帶動旋轉通過洗鼓內腔的斜刮水板，而把洗鼓內腔的集水刮出，達到換洗漿料之目的。
螺旋漿式推進器是由電動機通過三角膠帶的帶動螺旋葉片旋轉，從而使其漿料循環，推進效率更高，更合理的葉片曲率和推進角，使葉輪推進截面的漿料，其內部相互剪切力最小，從而使其推進效率高、能耗小。刮水式洗鼓是由玻璃鋼制成，其優點是重量輕，耐腐蝕，不吸水，空腔密封好，動力消耗低，刮水效率高，使用壽命長。洗鼓轉動是電動機、減速機、三角膠帶，減速機齒輪及大齒輪或鏈輪帶動旋轉。
該產品結構先進，性能優良，運行可靠，拆裝靈活，漿料漂洗效率高。
二、主要技術性能
|
型號 參數 名稱 |
ZPC |
|||||
|
500 |
700 |
750 |
1000 |
1250 |
||
|
漂漿池容積(m2) |
10－20 |
20－30 |
30－40 |
40－50 |
50－60 |
|
|
漿料濃度(％) |
l一6 |
1—6 |
1—6 |
l一6 |
1—6 |
|
|
葉片直徑 |
500 |
700 |
750 |
1000 |
1250 |
|
|
葉輪轉速(r/min) |
446 |
302 |
302 |
200 |
200 |
|
|
配用電機 |
型號 |
Y132M－4 |
Y160L－6 |
Y180L－6 |
Y200L－6 |
Y225M－6 |
|
功率(KW) |
7.5 |
11 |
15 |
21 |
30 |
|
|
轉速(r/min) |
1440 |
970 |
970 |
970 |
980 |
|
|
三角膠帶 |
C3150－4 |
C3150－5 |
C3150－5 |
C4500－6 |
C4500－6 |
|
|
重量(Kg) |
540 |
620 |
680 |
1300 |
1600 |
|
|
洗鼓規格 |
Φ1200×1000 |
Φ1400× 1200 |
Φ1400×1200 |
Φ1500× 1300 |
Φ1500×1300 |
|
|
洗鼓轉速r/min |
10－12 |
10－12 |
10－12 |
10－12 |
10－12 |
|
|
洗鼓支數(個) |
2 |
2 |
2 |
2 |
2 |
|
|
配 用 電 書 |
型號 |
Y90L－4 |
Y100L1－4 |
Y100L1－4 |
Y100L2－4 |
Y100L2－4 |
|
功率(KW) |
1.5 |
2.2 |
2.2 |
3 |
3 |
|
|
轉速(r／min) |
1400 |
1430 |
1430 |
1430 |
1430 |
|
|
三 角 膠 帶 |
B1800－2 |
B1800－3 |
B1800－3 |
B1800－3 |
B1800－3 |
|
|
減 速 機 |
ZQ25 |
ZQ25 |
ZQ25 |
ZQ25 |
ZQ25 |
|
三、結構說明
本產品是由螺旋式推進器和刮水式洗鼓及水泥漿池組成。
螺旋式推進器是由(參圖一)葉輪1、錐型體2、框架3、主軸4、軸體5、皮帶輪6、支架7、軸承座8、填料9、注水管10、四氟乙稀軸套11、螺帽12、電動機13、皮帶輪14、導流環15等組成。
葉輪1裝配在主軸4的一端，主軸以及滾動軸承安裝在軸承座8上，然后把皮帶輪6裝配在主軸的另一端。當葉輪轉動時，推動漿料在漿池內循環，使?jié){料濃度均勻。
洗鼓裝置(圖二)是由電動機(1)、減速機(2)、小齒輪(3)、大齒輪(4)、小三角帶輪(5)、三角膠帶(6)、大三角帶輪(7)、傳動底座(8)、刮水式洗鼓9等組成。刮水式洗鼓安裝于池蓋空腔中，當漂洗漿料埋于洗鼓后，電動機的旋轉通過三角膠帶(6)減速機(2)、小齒輪(3)和大齒輪(4)的嚙合傳遞帶動洗鼓(9)旋轉達到刮水之目的。
